آموزش نصب درب برقی شیشه ای

10 / 10
از 1 کاربر
بازگشت به لیست مقالات » | ﺳﻪشنبه 12 آذر 1398 در ساعت 0 : 13 دقیقه | نظرات کاربران ( 0 )

من در زیر یک سری پیش نیاز که هر نصاب درب اتوماتیک شیشه ای، کرکره برقی، جک پارکینگی باید بداند و انجام دهد رابرای شما می نویسم:

  • اشنایی با ابزار های اندازه گیری متر، تراز، شاقول، شلنگ تراز
  •  اشنایی با فن جوشکاری و فرز کاری
  •  اشنایی با برق کشی ،سیم بندی و کمی الکترونیک

اگر شما این سه شرط را دارید میتوانید نصاب درب اتوماتیک شیشه ای ، کرکره برقی وجک پارکینگی باشید.

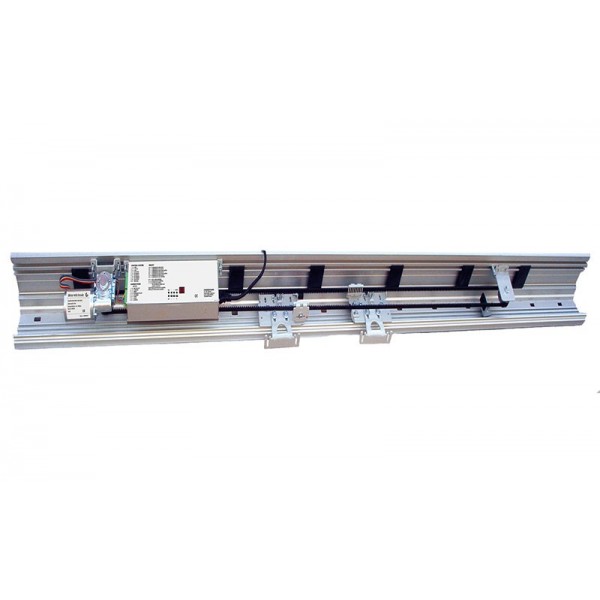

http://s7.picofile.com/file/8380497792/simaran_operator.jpg

برای مثال نصب یک درب اتوماتیک شیشه ای لابل را توضیح می دهم:

ابتدا اندازه گیری

بامتر عرض وارتفاع دهنه ای که می خواهیم درب اتوماتیک شیشه ای را در آن جا نصب کنیم را از سه جا در عرض (بالا وسط پایین) انازه گیری می کنیم.

همین کار را برای ارتفاع نیز انجام می دهیم اگر هر سه اندازه یکی بود که هیچ در غیر این صورت کم ترین اندازه را معیار قرار می دهیم.

مثلا در عرض داریم 307 بالا 305 وسط و304 پایین کار ارتفا هم همه جا یکسان 280 سانتی متر ابعاد سفارش ما می شود 304 * 280 که معمولا اینگونه عمل می کنیم یک قوطی پروفیل 40 * 80 را در ارتفاع 220 به صورتی که با کف هم تراز باشد نصب می کنیم حالا اندازه دهنه ما کامل شده است کف تا زیر قوطی 220 و عرض 304

برای محاسبه ارتفاع لت های ثابت 220 را از 3 / 5 سانت کم می کنیم و برای محاسبه عرض هر لت متحرک 304 را تقسیم بر 4 می کنیم عدد بدست آمده را + عرض پروفیل ارتفاع می کنیم.

برای محاسبه لت های ثابت از ارتفاع یک سانت کم می کنیم و در عرض مثل لت متحرک عمل می کنیم.

اپراتور درب اتوماتیک شیشه ای را تهیه و شیشه را سفارش می دهیم.

ریل اپراتور درب اتوماتیک شیشه ای را به اندازه سه متر برش می زنیم باید توجه کرد که مقطع قابل تعویض ریل درب اتوماتیک شیشه ای را باید 8 سانت کوتاه تر از کل ریل برش زد جهت جا زدن راحت تر درپوش های پلاستیکی سر ریل در پشت ریل چند سوراخ با مته 8 ایجاد میکنیم ریل را روی قوطی 40 * 80 قرار داده و با پیچ سر مته بکسی 3 / 8 به قوطی نصب میکنیم

نکته: مواظب تسمه باشید که زخمی نشود.

قسمت تی شکل هنگر ها را جدا کرده و توسط لقمه به بالای لت های متحرک پیچ می کنیم بر روی هر لت دو هنگر نصب می شود

حالا قسمت تی شکل هنگر هارا به چرخ ها متصل می کنیم نیاز نیست پیچ ها زیاد محکم شود چون بعدا زمان رگلاژ باید پیچ ها شل شوند.

اکنون زیر قوطی 40 * 80 پروفیل یو را با پیچ سر مته 4 یک سانت محکم می کنیم سپس پروفیل یو ارتفاع را در راستای یو قبلی به صورت کاملا شاقول با پیچ و چسب نصب می کنیم لت های ثابت را در دو طرف داخل یو ها جا می زنیم.

حالا درب اتوماتیک شیشه ای ما شکل گرفته است اور لب هارا تنظیم می کنیم لت های متحرک را رگلاژ می کنیم تسمه گیر ها را روی دو هنگر وسطی پیچ می کنیم بعد از رگلاژ و زدن راهنمای کف لت های ثابت را با چسب و پیچ محکم می کنیم.

برقکشی ما اغاز می شود اصول برق کشی به این صورت انجام می شود اول برق شهر یعنی فاز و نول را به ورودی اپراتور درب اتوماتیک شیشه ای نصب می کنیم مرحله دوم هر دیوایس نیاز به یک سیم منفی یا گراند یا Gnd دارد یک سیم مثبت یا 24 v یا vcc دارد با وصل شدن این دو سیم دیوایس ما روشن می شود مثل چشم رادار چشم خطی کلید دیجیتال کارت خوان انگشت خوان و بعد از روشن شدن دیوایس نوبت به وصل کردن دو سیم فرمان می شود این دو سیم به این صورت عمل می کنند توسط یک رله که در دیوایس نصب شده به یک دیگر وصل می شوند مثلا با وصل کردن سر دوسیم فرمان چشم رادار درب اتوماتیک شیشه ای درب ما یک بار باز و بسته می شود.
